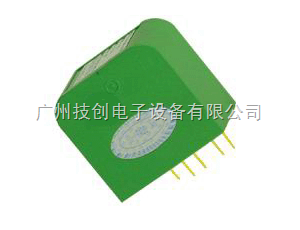

CE-IZ01-52MH2电流隔离传感器

联系电话：020-82348735，传真：020-82348703

CE系列电量隔离变送器使用须知
为减少CE产品使用故障，请用户在产品加电测试和使用前必须仔细阅读使用说明书，并遵守以下注意事项：
1、辅助电源电压必须符合产品标签上规定的额定值，精度不低于5％，纹波≤0.4％，公共输出端最好接大地。
2、使用时，必须按产品对应的接线图正确连接信号输入、输出和电源接线，辅助电源和输入信号、输出信号（三隔离产品）之间不能共地，检查无误并确认端子与信号线芯接触良好后，再接通辅助电源和输入信号。
3、如用户订货时无特殊申明，电流信号输出型产品的输出端负载电阻应≤250Ω，且不得在加电条件下长时间开路电压或频率输出型产品的输出端负载电阻应≥2KΩ，且不得在加电条件下让负载电阻＜＜2KΩ或短路；外接负载均应为无源负载。
4、产品使用环境应无结露，无导电尘埃和破坏绝缘、金属的腐蚀性气体存在；
5、产品用于强电磁干扰环境时，输入输出线信号连线应使用屏蔽线，电压或频率信号输出线长度以不超过1米为宜集中安装时，产品安装间距应≥10mm。
6、产品出厂时已按产品标准调好零点和精度，使用时请勿随意调校。
7、如用户订货时无特殊申明，交流电量变送器出厂电气指标是按输入50HZ电量校正。
8、如用户订货时无特殊申明，变送器工作环境温度为0~50℃。
9、CE系列产品通常在交流屏、直流屏和其它电气自动测控装置中使用，如产品的信号输入输出接线需暴露在室外用户应考虑采取防雷措施。

单路直流电流隔离传感器/变送器

型号：	CE-IZ01		负载能力：	电压输出≤5mA
	CE-IZ02			电流输出≤300Ω
输入范围：	0～500mA 0～5A		响应时间：	≤15mS
输出类型：	5V或4-20 mA		辅助电源：	+12V或+15V或+24V
精度等级：	0.2级		静态功耗：	300 mW

产品特性表

主型号	隔离原理	隔离耐压	响应时间	过载能力	静态功耗（mW）		安装方式
					Vz,Vd,Vg,Iz输出	Iy输出
CE-IZ01	光电/三隔离	≤2500VDC	≤10mS	2倍1秒10次	180	300	导轨式 PCB式/螺孔
CE-IZ02	调制		≤15mS		50	120


产品选型表 （请按"从左到右的原则"选出可选项）

主型号	输出类型	辅助电源	穿孔方式 （mm）	外形 结构	等级 指数	常用额定值
CE-IZ01	3---0~5VDC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)* 6---1~5VDC(Vy) 8---0~10V DC (Vd) F---OC频率信号输出	2---12V 3---15V 4---24V	M---无孔	S1	0.2 0.5	20mA，50mA，100mA，200mA,500mA，1A
				S2		1A，2A，5A
CE-IZ02				H2 S1		20mA，50mA，100mA，200mA，500mA，1A
				S2		1A，2A，5A

*-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω<RL≤500Ω时，请用户在订货时注明。

选型示例：CE－IZ01－32MS2－0.2/4~20mA
描 述：输入单路直流电流: 4~20mA,输出:0~5V,辅助电源:+12V,无孔（端子输入），等级指数:0.2级
S2型电量隔离变送器。
产品特性选择表（请按"从左到右的原则"选出可选项）

产品类型	输入性能	输出类型	辅助电源	穿孔（mm）	外形	精度	输入量程范围
CE-IZ CE-IB CE-IM注②	04：霍尔两隔离	3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注① F：OC频率输出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 5：±12V 6：±15V	E：ф20	S3	1.0	0~30-400A
				G：ф31	S4	1.0	0~30-400A
	06：调制两隔离	3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注①	2：12V 3：15V 4：24V 5：±12V 6：±15V	E：ф20	S3	1.0	0~0.02-30A

选型注意事项：
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注②…输入为双向直流命名CE-IB，输入为脉动直流时命名CE-IM，其他参数选择不变。
注③…D2为高可靠、高稳定、高抗干扰、超薄型。
注④…对于H2、S1外型，不提供110V、220V辅助电源产品。
选型示例：CE－IZ04－32ES3－1.0/100A
描 述：输入单路直流电流: 100A,输出:0～5V,辅助电源:+12V,ES3外型穿孔（ф20），等级指数:1.0级
