LV-0383显微镜测量单元

时间： 2013-11-26　

LV-0383显微镜测量单元，电话：020-32056193，传真：020-82348703

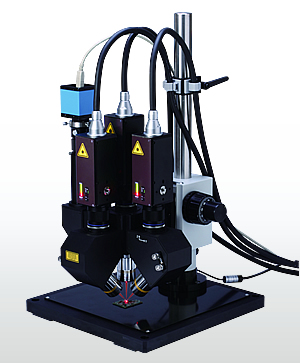

LV-0383是LV系列激光多普勒振动仪配套使用的3维显微镜测量单元。3台激光多普勒振动仪与显微镜光学系统相结合，3轴方向对微小物体的振动进行非接触测。配有同轴照明装置与2台倍率不同的数码相机，可以方便迅速地确定测量位置，并可记录静止画像。可以用于MEMS（Micro Electro Mechanical Systems）等微小构造物，微小质量物体等，使用接触方式测量困难的超声波驱动的振动对象等，3轴同时进行振动现象的分析评价。

※ LV-1800激光多普勒振动仪配套LV-0181定位内藏照相机时

应用领域

MEMS（Micro Electro Mechanical Systems）的振动评价

压电元件的剪切应力的状态测量

超声波关联物体的振动测量

微小构造物的非接触3维振动测量
特长

可3维非接触测量振动频率范围0.3 Hz～100 kHz ^※1

被测物与照射激光，经2个不同倍率（视野）的途径同时观测确定测量位置 ^※2

激光焦点直径最小φ4.5 μm以下可测量微小物体

配套激光多普勒振动仪LV-1800，LV-1710/LV-1720/1720A等

简要规格

配套激光多普勒振动仪

LV-1800
LV-1710
LV-1720A
LV-1720

光学参数
检测器尺寸 M22 X 0.5 长度 4 mm

测量距离 38.9 mm（使用物象镜头10 X时）

焦点直径 4.5 μm

观测装置
CMOS数码相机 1280 x 960 (USB 2.0输出)

焦点调节单元 方式手动粗调 / 微调

上下调节 30 mm

粗动调节 36 mm/R

微动调节 0.2 mm/R

伸延长度 100 mm

脱落防护装备脱落防护装置

基台

材料
铝制（配有上磁钢板）

尺寸 310 mm X 300 mm

激光安全标准 激光安全等级 3R级

3维光学系统 夹角 45°

夹角调整 ±1°

夹角调整
±1°

扩展性可2轴使用

激光焦点各轴设置激光多普勒传感器分别实施

使用环境
使用环境依照配套传感器

重量 17 kg（不包括传感器）

配套激光多普勒振动仪	LV-1800 LV-1710 LV-1720A LV-1720
光学参数	检测器尺寸	M22 X 0.5 长度 4 mm
	测量距离	38.9 mm（使用物象镜头10 X时）
	焦点直径	4.5 μm
观测装置	CMOS数码相机	1280 x 960 (USB 2.0输出)
焦点调节单元	方式	手动粗调 / 微调
	上下调节	30 mm
	粗动调节	36 mm/R
	微动调节	0.2 mm/R
	伸延长度	100 mm
	脱落防护	装备脱落防护装置
基台	材料	铝制（配有上磁钢板）
基台	尺寸	310 mm X 300 mm
激光安全标准	激光安全等级	3R级
3维光学系统	夹角	45°
	夹角调整	±1°
	夹角调整	±1°
	扩展性	可2轴使用
	激光焦点	各轴设置激光多普勒传感器分别实施
使用环境	使用环境	依照配套传感器
重量	17 kg（不包括传感器）
