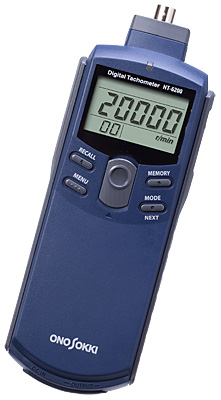

HT-6200手持式转速表
时间： 2013-11-20
HT系列转速表：电话：020-32056193，传真：020-82348703
HT-3200、HT-4200、HT-5500、HT-6100、HR-6800、FT-7200
HHT-6200手持式转速计适用于汽油发动机，柴油发动机的转速，以及电动车，混合动力车电机的转速测量。转速计的测量部与表示部一体化，使用内置电池进行工作。
根据测量对象及用途，可选购各种外接传感器配套使用，如VP-1220发动机转速传感器，IP-292/296及IP-3000A/3100点火脉冲传感器，OM-1200电磁式转速传感器，MP系列电磁式转速传感器，以及TTL逻辑电路信号传感器，对选择对象进行转速测量。测量结果可以保存在内部存储器内，最多可保存20个数据。并可方便地对保存数据进行确认检查。
可支持转速(r/min ，r/s)，累计旋转次数(计数器)，旋转周期(ms)，圆周速度(m/min)等多个项目的测量。同时标准配置模拟电压信号(与监控信号切换选择)和脉冲信号2种信号输出功能。模拟电压信号输出可用于数据记录仪的数据采集，监控信号输出可用于确认传感器的信号波形或连接FFT分析仪进行频谱分析，脉冲信号输出可用于进行转速跟踪分析时的FFT分析仪的转速输入信号。
特长：电动车，混合动力车的转速测量
汽油发动机与柴油发动机的转速测量
| ■ 对应传感器 根据使用目的可选用的相应的传感器 | ||
| 发动机 |
IP-292/296点火脉冲传感器 IP-3000A/3100点火脉冲传感器 OM-1200电磁式转速传感器 VP-1200发动机转速传感器(振动) |
|
| 电机 | OM-1200电磁式转速传感器 | |
| 一般旋转物 |
MP系列电磁式转速传感
|
|
-
极值保持功能可在测量中表示最大值，最小值
-
具有3种信号输出功能
| ■ 模拟信号输出 | 转速值信号(用于转速信号的数据采集记录) |
| ■ 监视信号输出 | 传感器的信号经过波形处理后的信号(用于波形的确认与分析) |
| ■ 脉冲信号输出 | 检测出的脉冲信号(用于转速信号的同步) |
简要规格
| 被测对象 | 汽油发动机 | 柴油发动机 | 电机 (电动车/混合动力车) | 一般旋转物 |
| 对应传感器 |
・点火脉冲传感器 IP-296/292/31000/3000A，OM-1200 ・发动机转速传感器(振动) VP-1220 |
・发动机转速传感器(振动) VP-1220 |
・电磁式转速传感器 OM-1200 |
・电磁式转速传感器 MP-900/9000系列 *不能配套使用磁电式转速传感器MP-981/9820 |
| 测量对象部位 |
・高压点火线圈，初级端导线，次级端导线 ・ECU转速脉冲(5V) ・发动机气缸顶部等(使用VP-1220时) |
・发动机气缸顶部等(使用VP-1220时) | ・电机 | ・转速检测齿轮 |
| 汽油发动机，柴油发动机的转速测量 | 发动机以外的转速测量 | |
| 测量单位 | r/min(转速) |
r/min (转速)，r/s(转速) m/min(圆周速度)，ms(旋转周期) COUNT(累计旋转次数) |
| 输入频率范围 | 1 ～ 1666.67 Hz | 3.33 ～ 1666.67 Hz |
| 最大测量值 |
20000 r/min 最大转速与1转的脉冲数(P/R)无关。 |
根据1转的脉冲数(P/R)的不同，最大转速测量范围不同。 |
| 计算方式 | 周期计算方式 |
| 测量时间 | 1 s ±0.2 s |
|
测量对象 |
发动机，电机，一般旋转物 | ||
| 表示 | 液晶表示器，5位，带背景光源(字符高：10.2 mm) | ||
| 测量时间 | 1 s + 1 周期 | ||
| 测量精度 |
表示值＊×(±0.02 %)± 1计数 ＊表示值是除去小数点的计数值。圆周速度的精度取决于转速的精度。 |
||
|
脉冲数的设定范围 (P/R) |
0.50 ～ 200.00(发动机的转速测量) 0.50 ～ 999.99(发动机以外的转速测量) (设定最小间隔0.01) |
||
| 测量功能 | 极值保持功能 | 最大值(MAX)，最小值(MIN) | |
| 数据存储功能 | 20个数据 | ||
| 过超指示功能 | 测量值超出表示范围时过超指示表示(ERROR) | ||
| 上限转速报警功能 | 测量转速超出预先设定的上限值时，表示警告标识(↑) | ||
| 圆周速度计算功能 | 根据设定的直径值与测量转速值计算出圆周速度 | ||
| 累计功能 | 累计计算输入脉冲数 | ||
| 周期测量功能 | 测量输入脉冲的间隔周期(1秒以下时，为输入脉冲的间隔周期的平均值) | ||
| 触发电平调整功能 | 通过本体右侧的转盘旋钮进行调整 | ||
| 输出部 | 接口 | 小型插孔(φ2.5 mm) | |
| 模拟输出 | 输出内容 | 与转速成比例的电压值 | |
| 输出电压 | 0 ～ 1 V / 0 ～ 设定满量程(满量程可任意设定) | ||
| 变换方式 | 10 bit D/A变换方式 | ||
| 线性度 | ±1 % / 设定满量程 | ||
| 输出更新时间 | 50 ms + 1周期时间以内 | ||
| 温度特性 | ±0.05 % / 设定满量程 / ℃ | ||
| 设定误差 | ±0.5 % / 设定满量程 | ||
| 输出阻抗 | 100 kΩ以上 | ||
| 监控输出 | 输出内容 |
传感器的测量信号 (切换使用模拟信号输出接口) |
|
| 输出阻抗 | 100 kΩ以上 | ||
| 输出电压 |
Hi电平：＋4.5 V以上 Lo电平：＋0.5 V以下 |
||
| 信号逻辑 | 正逻辑 | ||
| 输出阻抗 | 100 kΩ以上 | ||
| 使用温度范围 | 0 ～ ＋40 ℃ | ||
| 保存温度范围 | －10 ～ ＋50 ℃ | ||
| 电源 | 7号电池4个，或专用电源适配器PB-7090(选购件) | ||
| 电池使用时间 |
16小时以上(不使用背光) 8小时以上(使用背光) (使用碱性干电池，温度20 ℃时) |
||
| 电池警告表示 | 电池电压低于4.4 V以下时警告表示(LOW) | ||
| 外观尺寸 | 189.5 × 47.5 × 66 mm | ||
| 重量 | 约 280 g(含电池) | ||
| 附属品 | 7号电池4个，便携箱，使用说明书 | ||
| 选配件 | 传感器 |
・ IP-292/296点火脉冲传感器 ・ IP-3000A点火脉冲传感器 ・ IP-3100点火脉冲传感器 ・ VP-1200发动机转速传感器 ・ OM-1200电磁式转速传感器 ・ OM-0102电磁式转速传感器(OM-1200)用设置配件(带3枚粘贴片) ・ MP-900/9000系列电磁式转速传感器 *不能配套使用磁电式转速传感器MP-981/9820 |
|
| 配套用品 |
・ MP-900/9000系列电磁式转速传感器用电缆 MX-005(5 m)，MX-010(10 m) ・ LA-0203C测量用三脚架 ・ HT-0521A固定配件 ・ HT-0522磁性固定台架 ・ PB-7090交流电源适配器 ＜Adapter Technology制＞ ・ AX-501 BNC接头信号输出电缆(2 m，模拟电压，脉冲输出共用) |
||
■选配件
|
IP-292/296 点火脉冲传感器 |
IP-3000A 点火脉冲传感器 |
IP-3100 点火脉冲传感器 |
|
|
|
|
OM-1200电磁式转速传感器 (OM-0102设置配件) |
VP-1200 发动机转速传感器 |
MP-900/9000系列 电磁式转速传感器 |
|
|
|
|
AX-501 BNC接头信号输出电缆 |
PB-7090 交流电源适配器 |
HT-0522/0521A 磁性固定台架/固定配件 |
|
|
|
|
LA-0203C 测量用三脚架 |
||
|
