TM-5100转速显示仪
时间: 2013-11-23
TM-5100转速显示仪,电话:020-32056193:传真:020-82348703
从两个旋转体接受独立的旋转信号,运算并显示各自的转速及转速比、转速差的双通道数字式转速表。对各个通道的输入信号,可以用独立的系数进行修正,任意的设定为0.0001 ~ 99.999 倍,因此,根据所测对象与用途不同而异,除转速外,还可变换为任意的物理量。例如:可以测量传送线的速度比、速度差,以及钢板、造纸、铝板等压制压延工程中的压下率(延伸率)、拉张率、滑动率等生产线上的参数测量。另外,如果每个通道内设置了独立的上、下限比较器,可对旋转体进行监视与控制。
根据用途与使用环境的不同,本公司还有大量电磁式、磁电式转速传感器及光电式传感器、旋转编码器与TM-5100转速表配套使用,可进行最佳的测量、控制系统的构筑。
特点:能运算显示两个旋转体发出的信号
-
使用各通道独立的系数修正功能,可变换成与转速成比例的任意物理量。
-
内装上下限2段的比较器功能
-
使用双通道运算功能,可显示转速差、转速比、压下率、滑动率、变化率((B - A)/A)、转速方向*
-
转速量程很大,从低速到高速(输入频率: 0.6 mHz ~ 100 kHz )
-
价格便宜,为旧型号(如QW-163B )的大约1/4以下
-
作为输出功能,有BCD码、模拟信号、比较器,标准接口RS-232C
-
安装方便,尺寸按DIN 规格 ( 144 × 72 )
-
采用两个显示部:显示计数值的主要显示部与可以显示设定项目(比较设定值、系数值等)的付显示部(2段)
用途例

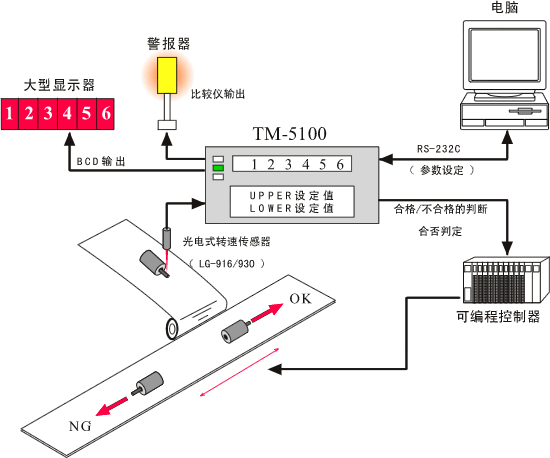

■ 马达的产品检查
|

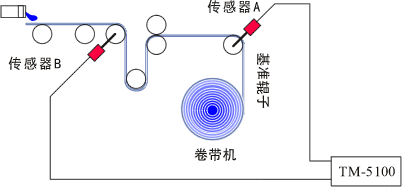

■ 测量钢板、纸张、铝板等压延工程中的压下率(伸张率)通过装在卷带侧的转速传感器B与送带侧的转速传感器A之间的加速差,与A处的速度之比率,来测出卷带的压下率(伸张率)
|
■ 传送线速度变化率的测量检测涂料、电涂或蒸着工序前后的传送带之速度,观察其间速度变化,判断工序的良否。
|
■ 造纸生产线,玻璃制造生产线上滑动率的测量在生产线的旋转部位装上转速传感器,把信号输入到TM-5100 中去,此时,TM-5100 上显示出与基准辊子的速度变化率,所以,可按此调整各部分的速度,以得到稳定品质的产品。
|
概要规格
显示范围:0 ~ ±999999 (0.00 ~ 9999.99%)
显示字符 16 字符×2 段
配套传感器
本公司制造的MP系列电磁式・磁电式传感器、 LG系列光电式传感器、RP系列旋转编码器等
输入阻抗
10 kΩ 以上(在100kHz 时)
输入通道数
双通道
输入放大形式
AC/DC(切换式)
测量方式
周期运算方式:门运算方式(切换式)
转速直读运算功能
系数设定范围:0.0001 ~ 99.999
双通道运算功能
差<B - A>、比<(B / A)x 100>、変化率<(B - A/A)x 100>
旋转方向测量功能
在使用两相旋转编码器时,用极性显示器来显示旋转方向
主显示部
绿色7段LED
副显示部
LCD模块
信号输入部
输入阻抗:10 kΩ 以上(在100 kHz 时)
AC(交流)放大器
信号波形:正弦波或矩形波
信号电压量程:正弦波 0.2 ~ +45 Vrms、矩形波 0.6 ~ 63 Vp-p
信号频率量程:1 Hz ~ 100 kHz
DC(直流)放大器
信号波形:脉宽 4 μs 以上的矩形波
信号电压量程: Hi 电平 +4 ~ 30 V、Lo电平 -1 ~+1 V
信号频率量程: 0.0006 Hz ~ 100 kHz
比较器功能
设定段数: 2 段
量程: 0 ~ ±999999
输出项目:UPPER/GOOD/LOWER
输出形式:半导体继电器触点(DC 30 V、0.1 A)
模拟信号输出
变换方式:12 bit D/A 方式
电压量程:0 ~ ±10 V/F.S(F.S 为满量程,可任意设定 )
BCD输出
正・负逻辑(可切换)、 6 位并行
输出形式:集电极开路输出
RS-232输出
波特率: 2400、4800、9600 bps
传感器用电源
DC 5 V ± 0.25 V (最大 150 mA) A和B通道的总和
DC 12V ± 0.6 V (max 150 mA) A和B各个通道
电源
AC 100 V ~ 240 V 50/60 Hz 45 VA
使用温度范围
0 ~ 40℃
使用湿度范围
-10 ~ 55℃
湿度范围
最大95 % (但不能结露)
外形尺寸
144 (W) × 72 (H) × 210 (D) mm
重量
约 1.5 kg
