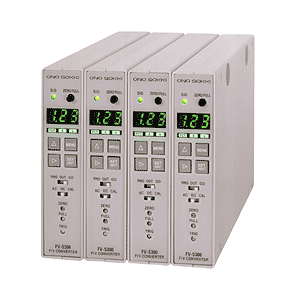

FV-5300电压变换器
时间: 2013-11-23
FV-5300电压变换器,电话:020-32056193,传真:020-82348703
为了适应于转速的多通道测量及小振幅信号传感器以及小型化的机器用,FV-5300 F/V频率/电压转换器采用了联结式框体及高精度的输入放大器电路。另外,还装有预测运算功能,在减速时,也能够得到稳定的输出,能用于驱动装置在减速或工作过程中的分析实验。另外,采用了旋转编码器的多脉冲化的方法,使输入频率提高了,可用于输入放大器的宽频带域测量。另外,也考虑到现场作业应用,用蓄电池也能工作,转速及速度的设定也简易,可直读,使用方便。
特点:宽广的输入频率量程0.1 mHz ~ 100 kHz (DC 输入时)
-
宽广的电压量程0.14 ~ 30 Vp-p(AC 输入时)
-
对测量量程及输出电压可任意设定
-
带有3位简易监视器
-
通过设定系数,可对转速等的显示作设定
-
小型且能自由连接
-
DC 电源工作电压为 10 ~ 42 VDC

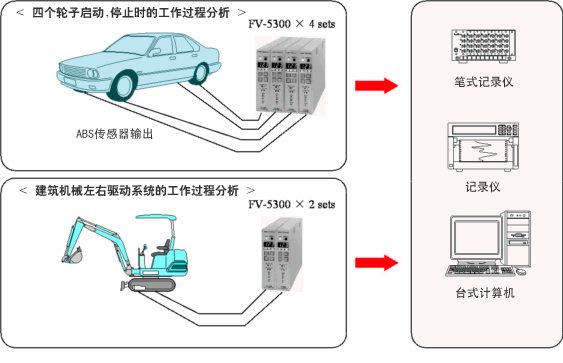

用 例
|
概要规格
◆FV 运算部 | |
运算方式 | 1ms 平均周期运算方式 (PeriomaticTM) |
附加功能 |
|
输出更新时间 | 1ms + 1 周期 |
测量频率量程 | 0.1 mHz ~ 100 kHz |
量程 (*1) |
0.10 Hz ~ 100 kHz
用尾数3位(0.01 ~ 999)与乘数(1、1000)的组合后的频率或系数设定后的换算值来设定。 |
输出量程 |
输入量程满刻度为1~100 % 、1%为单位来设定 电压输出时 F.S. = 0.1 ~ 10.0 V、0.1 V 为单位
(选购件) |
系数设定 (*1) | 显示及量程的设定,可用频率之外的任意换算值设定 |
运算式 | 输出=输入频率/系数值 |
设定范围 | 用尾数3位( 0.01 ~ 999 )与乘数( 0.01、0.10、1.00、10.0、100 )的组合进行 |
紧急停止判断功能 | 用最终脉冲周期的倍数来判断 |
设定范围 | 1.5、2、3、4、6、8、 无限 |
连续控制功能设定范围 | 直线插值时间: 5、10、20、50、100、200、300、400、500 ms |
校准 | 输入电路内输入100 kHz,自检及FULL 、ZERO的输出调整 |
输入部 | |
输入方式 | AC、DC 切换式 |
输入电压 |
AC: 0.14 ~ 30 Vp-p DC: Low +1V 以下、High +4 ~ +30 V |
输入频率 |
AC: 1 Hz ~ 100 kHz DC: 0.1 mHz ~ 100 kHz |
输入接头 | BNC、R03-R6F(传感器接头) |
触发电平 | 0.07 ~ 2 V 可变(AC) |
滞后电平 | 大、小 切换 |
信号监视 | 信号输入时LED亮 |
隔离 | 输入、输出、电源之间 |
输出部 | |
输出量程 | 0 ~ 10 V(选购件:0 ~ 16 mA 、4 ~ 20 mA) |
精度 | ±0.2 %/F.S.(电源输出:F.S. = 10V时) |
分辨率 | 0.03 % (电源输出:F.S. = 10V时) |
温度系数 | ±0.01 %/F.S./℃(电源输出:F.S. = 10V时) |
负载阻抗 |
电压输出时:10 kΩ以上 电流输出时:500Ω以下 |
输出调整 | 具有校准功能,可以微调零点及满量程输出 |
显 示 部 | |
显示位数 | 绿色7段LED 3位 |
小数点位置 | 与测量量程的设定一致 |
显示精度 | ±0.5 %/F.S. ±1 位 |
更新时间 | 约0.5秒 |
传感器输出 | |
电源电压 | DC 12V ± 10%、 100 mA max |
接头 | 传感器接头R03-R6F |
规格 | |
电源电压量程 |
电源端子:DC 10 ~ 42 V AC适配器端子:+14 ~ +18 V |
专用AC适配器 | STD-1533PA ( AC 100 ~ 240 V ) |
消费电流 | 约 0.6 A (DC 12 V 时) |
使用温度范围 | 0 ~ 40℃(不结露) |
保存温度范围 | -10 ~ 55℃ |
外形尺寸 | 28 × 121 × 194 mm (W×H×D) |
重量 | 约500 g |
选 购 件 |
电流输出改造(0 ~ 16 mA 或 4 ~ 20 mA ) 集电极开路输出改造(能接集电极开路输出的传感器等) 吸动电阻: 1 kΩ、吸动电压: +12 V |
(*1) 可能的设定范围与测量频率范围及量程、系数的相互关系有关
