LA-3260声级计

时间： 2013-11-25　

LA-3260声级计，电话：020-32056193，传真：020-82348703

LA-3000系列高性能型声级计，不仅可以完成通常声级测量与计算，还具备在进行噪声监听的同时完成各种测量处理的功能。在对噪声监听时，可确认被测物的状态，可观测噪声的分析波形，可确认录音数据结果。由此确保在测试现场进行测试时，避免减少发生失误，可确实可靠地完成测试工作。

同时，LA-3000系列声级计入配合选配功能使用。将超出一般声级计的功能。可作为声学分析仪(实时倍频程分析，FFT频谱分析)，录音机，声级比较器等使用。1台LA-3000系列即可完成声级测量，录音，分析，比较判定。使得工作效率可以大幅度提升。

如进一步将LA-3000系列的录音数据采用我们各种分析软件进行分析处理，即可进行『波形分析』，『声品质评价』，『抖动音分析』等有关声学及噪声的分析处理。

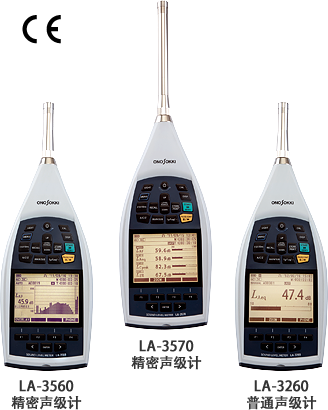

LA-3570 精密声级计

高灵敏度型，推荐用于在消声室等环境内测量微小噪声。

LA-3560 精密声级计

宽频域型，用于可听音域的声学及噪声测量。

LA-3260 普通声级计

推荐用于高效率的环境噪声测量及分析。

特长

  • 3.5英寸大显示屏表示易于观测


  • 使用多种功能键操作简单

  • 110 dB的宽动态量程测量可不必进行量程调整

  • 可同时表示4个不同特性的测量计算数据

  • 可使用耳机边监听对象噪声，边进行录音

  • 使用各种选配功能，声级计可进化为声学分析仪，录音机，声级比较器，1台可完成声级测量，
    录音，分析，比较判定使测试效率大幅提升

  • 符合日本计量法，JIC C 1509, IEC 61672-1

    产品规格

    LA-3570 LA-3560 LA-3260
    适用规格 计量法(日本) 精密噪声计 计量法(日本) 普通噪声计
    JIS C 1509-1：2005 Class 1 JIS C 1509-1：2005 Class 2
    IEC 61672-1：2002 Class 1 IEC 61672-1：2002 Class 2
    测量声级范围(计量法-日本) 22 ～ 120 dB 27 ～ 130 dB 26 ～ 130 dB
    测量声级范围
    (JIS、IEC)         		A：22 ～ 130 dB
    C：28 ～ 130 dB
    Z：36 ～ 130 dB     		A：27 ～ 140 dB
    C：32 ～ 140 dB
    Z：38 ～ 140 dB     		A：26 ～ 140 dB
    C：30 ～ 140 dB
    Z：36 ～ 140 dB
    本体噪声 A：14 dB 以下
    C：20 dB 以下
    Z：28 dB 以下     		A：19 dB 以下
    C：24 dB 以下
    Z：30 dB 以下     		A：20 dB 以下
    C：24 dB 以下
    Z：30 dB 以下
    测量频率范围
    (计量法-日本)         		20 Hz ～ 12.5 kHz 20 Hz ～ 12.5 kHz 20 Hz ～ 8.0 kHz
    测量频率范围
    (JIS，IEC)         		10 Hz ～ 15 kHz 10 Hz ～ 20.0 kHz 10 Hz ～ 8.0 kHz
    传声器 MI-1211
    1/2英寸偏置型     		MI-1235
    1/2英寸驻极体型     		MI-1433
    1/2英寸驻极体型

    传声器灵敏度

    		-20 dB ± 1.5 dB
    (0 dB ＝ 1 V/Pa)     		-29 dB ± 3 dB
    (0 dB ＝ 1 V/Pa)     		-29 dB ± 3 dB
    (0 dB ＝ 1 V/Pa)
    传声器配套前置放大器 MI-3310 MI-3230
    线性动态量程 扩展量程: 110 dB / 普通量程: 80 dB
    普通量程

    7段
    20～120 dB/50～120 dB/40～110 dB/ 30～100 dB/20～90 dB/10～80 dB/0～70 dB

    		7段
    30～130 dB/60～130 dB/50～120 dB/40～110 dB/
    30～100 dB/20～90 dB/10～80 dB
    基准量程 50 ～ 120 dB
    时间加权特性

    F(快)、S(慢)、 I(冲击)、10 ms

    频率加权特性

    A，C，Z 特性

    测量项目 Lp、 Leq、 LE、 Lpeak、 Lmax、 Lmin、
    LN ( L5、 L10、 L50、 L90、 L95、 LLO、LHI、 LAV其中的任意2个数据值)
    采样时间间隔 15.6 μs (Lp、 Leq、 LE、 Lmax、 Lmin、 Lpeak)、 100 ms (LN)
    测量(计算)时间 手动，任意设定0.1 ～ 199 hour 59 min 59.9 sec，最小间隔0.1 sec
    测量合计时间 0 ～ 199 hour 59 min 59.9 sec，最小间隔1 sec
    间隔时间 1 min ～ 24 hour，最小间隔1 min
    测量开始方式 手动，内部时钟，内部计数器，电平触发，外部控制(通过外部控制信号端子)
    2演算数据模式 标准配置　(频率加权3条件 × 时间加权4条件中的2种组合条件的同时测量)
    4演算数据模式 标准配置　(频率加权3条件 × 时间加权4条件中的4种组合条件的同时测量)
    表示器 带白色背光照明的 3.5 英寸液晶显示器
    数字表示 4位 / 精确到0.1 dB，显示周期为1秒
    棒状指示表示 普通量程显示范围： 70 dB　　　扩展量程显示范围： 100 dB
    电池电量表示 4阶段表示
    存储器 使用SD或SDHC存储卡(最大可使用32 GB容量的SDHC存储卡)

    存储模式

    MANUAL(手动)，AUTO(自动-瞬时值，计算值) ・・・標準機能
    RECORD(录音-WAVE格式数据文件，64 kHz采样频率) ・・・需选配LA-0354
    LOGGING(瞬時値 10 ms or 100 ms 、CSVファイル) ・・・需选配LA-0356
    面板操作设定存储器 断电储存(使用SD/SDHC存储卡)
    测量模式 5模式(EZ1: LAeq + LCpeak、EZ2: Record、EZ3: Logging 100 ms、EZ4: NC、EZ5: Loudness(预定)
    时钟功能 内藏时钟(年 / 月 / 日 / 时、分)，内容保持时间：约5年(充电时间：完全放电状态下24小时)
    后备辅助功能

    内部存储器保存测量条件

    校准信号 通过内藏信号发生器产生校准信号(1 kHz 正弦波)/
    普通量程时满量程的 -6 dB(扩展量程时满量程的 -16 dB)
    推荐校准器 SC-3120
    Phone 输出信号
    (耳机输出信号)         		实际的声音信号声或录音回放声
    使用选配LA-0351/0352时，通过指定的1个1/1或1/3倍频程频段的实际的声音信号声或录音回放声
    最大输出功率 10 mW(63Ω： 1 kHz条件下)，信号插孔(双通道3.5 φ)
    AC 交流信号输出(主测量)

    主测量及其A/C/Z频率加权的信号输出，更新间隔为15.6 μs

    AC 交流信号输出电压(主测量)

    		输出电压：0.707 Vrms (普通量程) ，2.234 Vrms (扩展量程) 全量程/输出开放状态
    输出阻抗50 Ω ± 2 % / 负载电阻 10 kΩ 以上 / 偏移电压 ±10 mV以内
    AC/DC 交流/直流信号输出 DC直流，AC-Z交流(Z频率特性)，Through共3种选择

    DC 直流信号输出电压

    		2.5 V ± 20 mV(普通量程) ，2.5 V ± 10 mV(扩展量程)全量程/输出开放状态
    量程系数0.25 V ± 10 mV / 10 dB

    AC-Z交流(Z频率特性)信号输出电压

    		输出电压：0.707 Vrms (普通量程) ，2.234 Vrms (扩展量程) 全量程/输出开放状态
    输出阻抗50 Ω ± 2 % / 负载电阻 10 kΩ 以上 / 偏移电压 ±10 mV以内

    Through 交流信号输出电压

    		输出电压：0.707 Vrms± 15 % (普通量程，扩展量程) 全量程/输出开放状态
    比较器结果输出 设定值与测量值比较，其结果以开式集电极方式输出。(需要选配件LA-0355)
    外部控制信号输入 动作：清零后测量开始。控制电压：无电压接点输入。
    输入脉冲幅：200 ms以上，绝对最大电压：24 V
    外部电源动作功能 根据外部电源输入的电源供给状态自动启动本机(需要选配件LA-0357)
    RS-232C
    通信接口

    传送速度：9,600，115,200 bps。通信电缆AX-5022(另外购买)

    USB 通信接口

    支持USB (Ver.1.1)数据通信
    USB通信电缆：USB(A),USB(mini-B,5 pin) (另外购买)

    其他接口 SD/SDHC存储卡
    传声器延长※1 103 m (CE符合延长电缆最长 30 m)
    电源 5号干电池(碱性或充电式) × 4节
    或使用外部电源AC交流适配器
    电池使用寿命
    (连续工作)※2         		碱性电池 LR6：8小时，Ni-MH充电式电池：8小时
    使用(保存)温度范围 -10 ～ 50 oC (-20 ～ 60 oC)
    使用(保存)湿度范围 22 ～ 90 % RH (10 ～ 90 % RH)但不结露
    外形尺寸 约 379 mm (H)×106 mm (W)×49.3 mm (D) 约 311 mm (H)×106 mm (W)×49.3 mm (D)
    重量(包括电池) 约 680 g 约 630 g 约 630 g
    附属品

    AC交流适配器(PB-7090)，信号电缆：AX-501，防风罩(φ７0 mm)，
    防脱带，5号碱性电池4个，便携提箱，
    SD存储卡(1 GB)，使用说明书


    ※1 规格表上记载的传声器延长距离，为使用我司指定专用电缆时的数据。
    ※2 使用时间根据操作方式，存储模式，背光的使用等条件的差异有所不同。
    ※3 本公司，对出厂时的检定，原则上是自主检定，然后盖上「符合标准印」，对出厂后的产品之检定，一般是在本公司进行检查
    调整后，委托财团法人日本质量保证机构(JQA)进行检定。另外，对于用户要求对本公司未经检定的产品要作为标准用，
    以及要把带检定(带有符合标准印)的产品在出厂后要政府机关进行检定时，请在订货时特别提出来，以便本公司处置。

    ■选配件

    LA-0351 1/1 实时倍频程分析功能
    LA-0352 1/3 实时倍频程分析功能

    概要 ● 1/1倍频程滤波器模式，1/3倍频程滤波器模式
    <利用耳机监听异音进行声源探测>

    使用倍频程滤波器模式，可以评价指定单一频段的声压级。如对包含异音成分的某一频段进行测量，可实现声源探测。同时也可监听指定单一频段的声音，其声级以及变动趋势可以进行表示。

    ● 1/1实时倍频程分析模式，1/3实时倍频程分析模式
    <如果有异音发生，倍频程分析功能是进行异音分析的有效工具>

    声音通过其声调的高低(频率的高低)分割为数个频段，通过各个频段的特征分析与比较，以了解并掌握声音的状态与特性。

    1/1倍频程滤波器模式
    1/1倍频程滤波器模式


    1/1实时倍频程分析模式
    1/1实时倍频程分析模式


    1/3实时倍频程分析模式
    1/3实时倍频程分析模式

    规格

    符合规格 JIS C1513：2002 -1级，JIS C1514：2002 -1级
    IEC 61260：1995 Class 1
    分析模式 倍频程滤波器模式，实时倍频程分析模式
    分析频段 16 Hz ～ 16 kHz ，11个频段( 1/1 倍频程)
    12.5 Hz ～ 20 kHz ，33个频段( 1/3 倍频程)※
    计算项目 ●倍频程滤波器模式：选择频段的 Lp， Leq， LE， Lmax， Lmin，LN 和AP 。
    ●实时倍频程分析模式：各频段的 Lp、 Leq、LE、 Lmax、 Lmin、LN 和AP1，AP2 。
    1/1倍频程分析的NC值(实时倍频程分析画面上表示)
    频率加权与
    时间加权
    的设定     		●倍频程滤波器模式：BP(段通)与AP(全成分)分别设定可能。
    ●实时倍频程分析模式：各频段及AP1(全成分1)与AP2(全成分2)分别设定可能。
    表示形式 ●倍频程滤波器模式：数值(段通，全成分)，数据表。
    ●实时倍频程分析模式：棒形图表示(包含所选择的各频段，AP1，AP2)，数据表。
    重叠表示 保存数据与测定数据可重叠表示。
